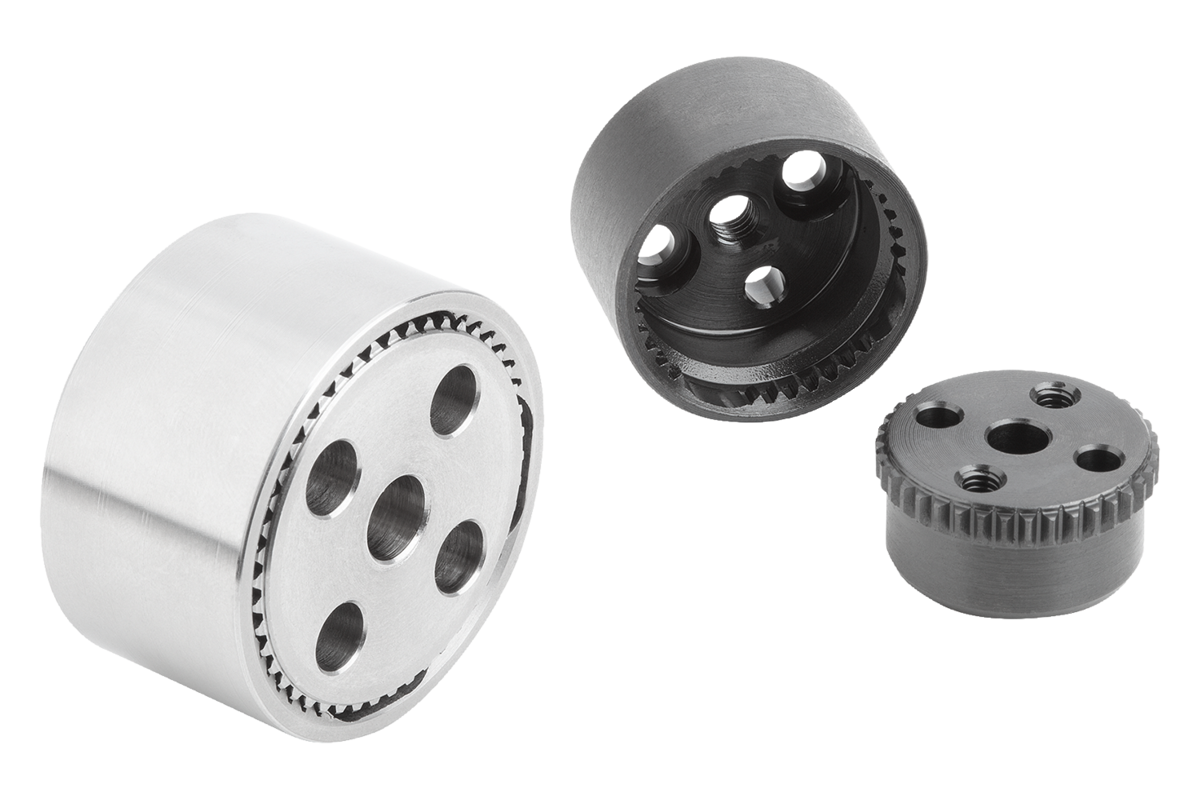

Les éléments de verrouillage sont utilisés pour relier de manière permanente deux composants dans n'importe quelle position angulaire. Les éléments de verrouillage avec denture intérieure (formes A-D) peuvent être librement associés aux éléments de verrouillage avec denture extérieure (formes E-H), en fonction de l'application et des possibilités de montage. Le ressort permet un passage rapide à une nouvelle position angulaire.

Élément de verrouillage en acier ou Inox 1.4305.

Ressort en Inox 1.4310.

Vis CHC en acierou Inox A 2.

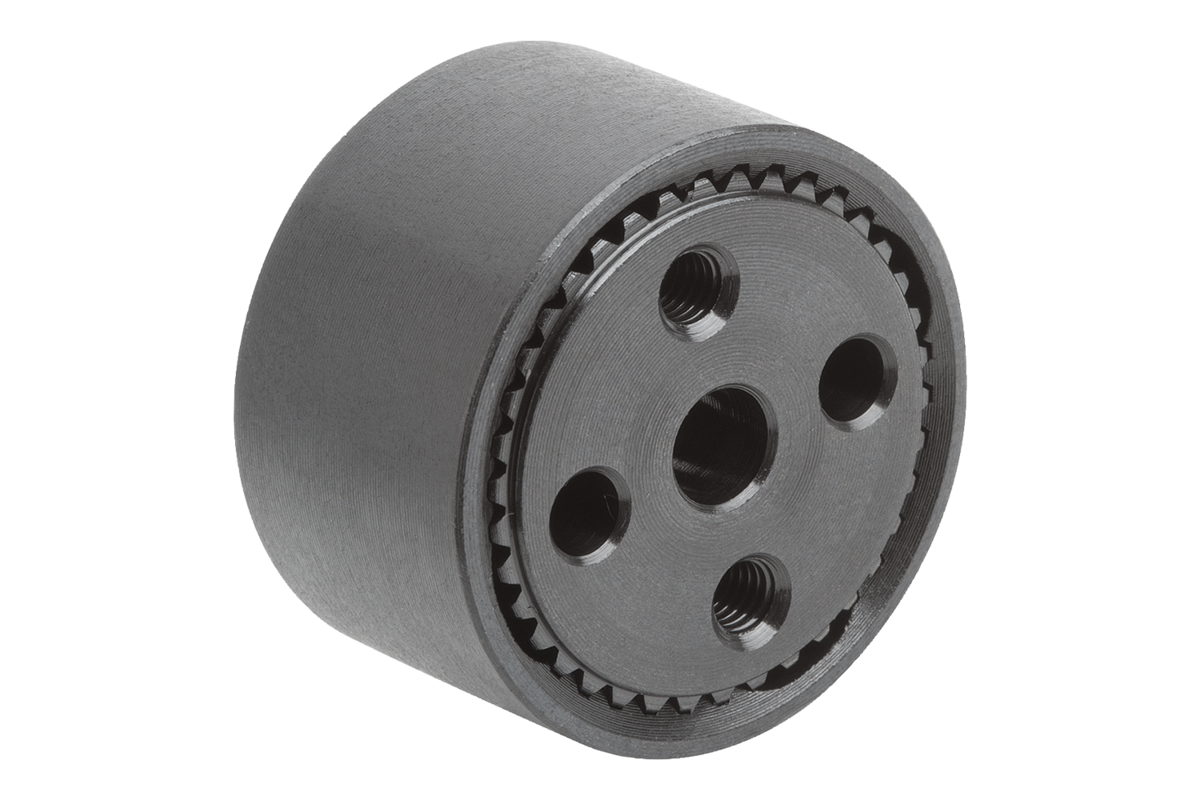

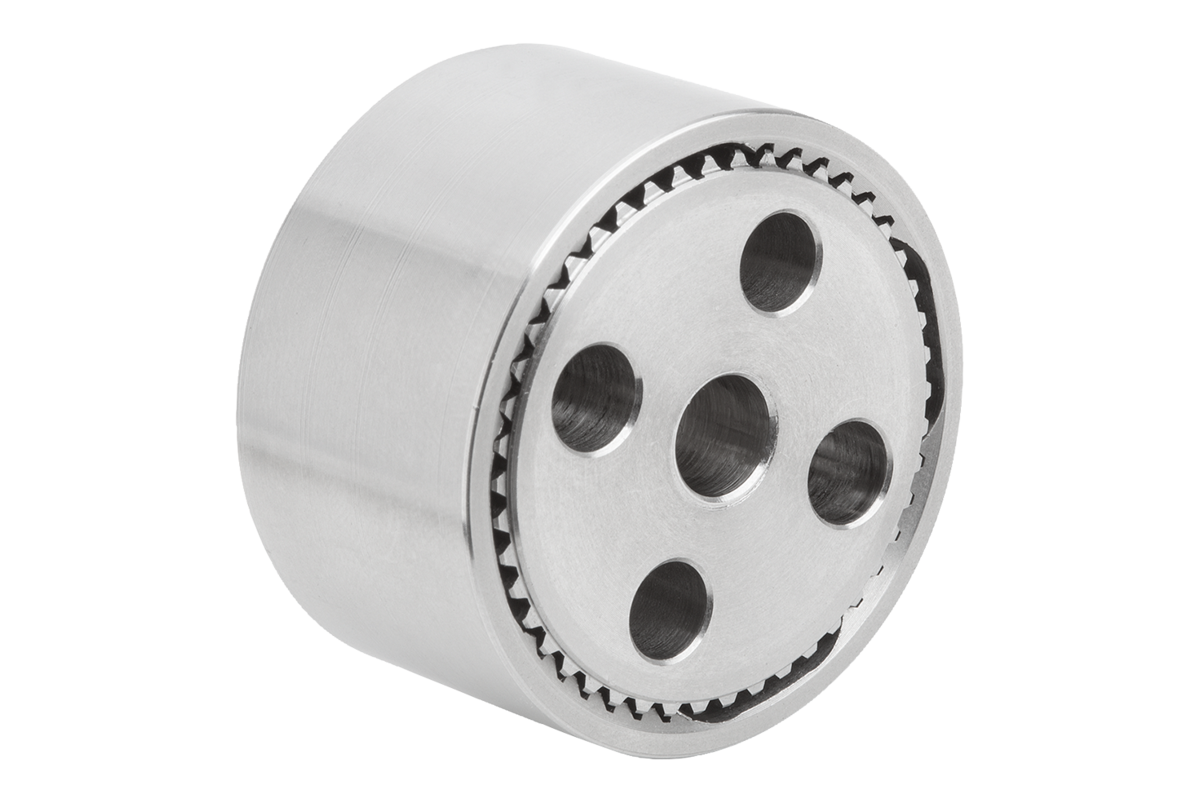

Élément de verrouillage en acier bruni ou en Inox brillant.
Ressort brillant.
Vis CHC en acier de classe de résistance 8.8, noirci ou en Inox A2-70, brillant.

Pour chacun des éléments de verrouillage à denture intérieure de forme A et B sont incluses 2 vis CHC à six pans creux M3x8 ou M5x10.
Pour chacun des éléments de verrouillage à denture extérieure (formes E-H) est inclus un ressort en Inox.

Pour la fixation d'éléments de verrouillage de forme A ou B, il convient d'utiliser des vis CHC selon DIN 7984 à six pans creux, à tête courte.

On utilise les éléments de verrouillage pour l'ajustement rotatif de pièces. Les possibilités de fixation peuvent être revues en fonction de l'application.

Forme A : denture intérieure, taraudage centré, 2 trous fraisés pour vis CHC à tête courte, 2 trous lisses
Forme B : denture intérieure, alésage centré, 2 trous fraisés pour vis CHC à tête courte, 2 trous lisses
Forme C : denture intérieure, taraudage centré, 2 taraudages pour fixation, 2 trous lisses
Forme D : denture intérieure, alésage centré, 2 taraudages pour fixation, 2 trous lisses
Forme E : denture extérieure, taraudage centré, 2 trous fraisés pour vis CHC, 2 trous lisses
Forme F : denture extérieure, alésage centré, 2 trous fraisés pour vis CHC, 2 trous lisses
Forme G : denture extérieure, taraudage centré, 2 taraudages, 2 trous lisses
Forme H : denture extérieure, alésage centré, 2 taraudages, 2 trous lisses

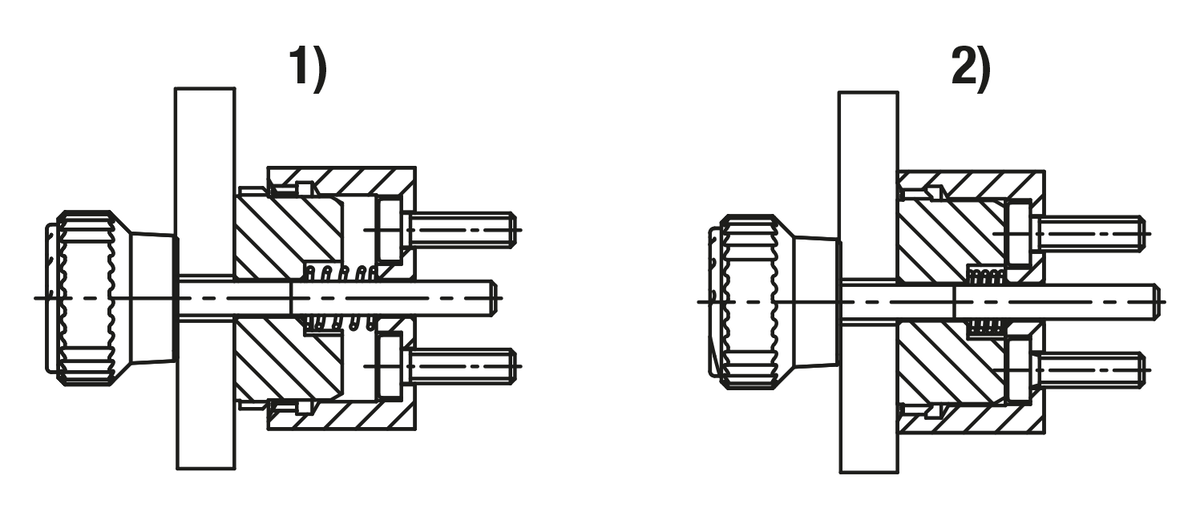

1) désengagée
2) engagée

Vis CHC DIN 912/DIN EN ISO 4762
Vis CHC DIN 6912
