- Pour des distances de réglage longues
- Domaines d'application : construction de machines et d'installations, dispositifs de mesure, fabrication d'appareils
- Retour automatique en position de repos lors du relâchement de la poignée
- Version : sans rainure
Description
Matière
Manivelle en thermoplastique.
Poignée cylindrique en thermoplastique et acier.
Poignée cylindrique en thermoplastique et acier.
Finition
Thermoplastique, gris foncé.
Pièces en acier brunies.
Pièces en acier brunies.
Nota
Le cache du moyeu est livré non monté. Pour ramener la poignée cylindrique de sécurité en position d'utilisation, effectuer les deux opérations suivantes :

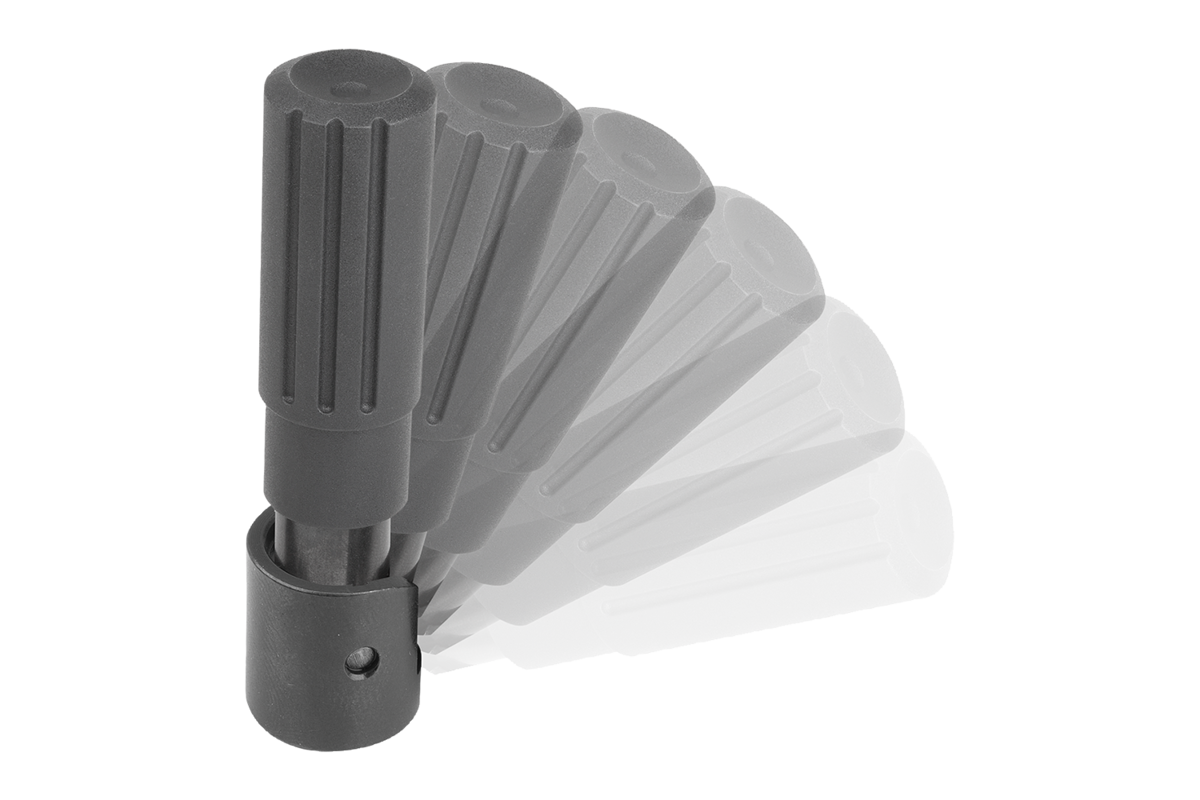

- Faire pivoter la poignée autour de son pivot jusqu'à la butée (90°).
- Pousser la poignée dans le sens axial jusqu'en position de blocage. En position abaissée, l'actionnement de la poignée est des plus aisés. Dès que la poignée est relâchée, elle se remet automatiquement en position initiale.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).
- Faire pivoter la poignée autour de son pivot jusqu'à la butée (90°).
- Pousser la poignée dans le sens axial jusqu'en position de blocage. En position abaissée, l'actionnement de la poignée est des plus aisés. Dès que la poignée est relâchée, elle se remet automatiquement en position initiale.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).
Indication de dessin
1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette
Accessoire
07161 Vis CHC à six pans creux, tête courte, DIN 6912.
